Viessmann Energycal Slim W — Controllo Modbus

Documentazione per il controllo dei ventilconvettori Viessmann Energycal Slim W via Modbus RS485.

Hardware installato

Modello: Viessmann Vitoset Energycal Slim W

Quantita': 5 ventilconvettori con comando autonomo touch

Comando: Comando autonomo touch con display LCD, telecomando IR, e porta Modbus RS485 sui morsetti A/B.

Dalla scheda tecnica ufficiale:

"Il morsetto AB e' anche una porta Modbus RS 485 interfacciabile con un sistema domotico esterno ed e' compatibile con il cronotermostato LCD Modbus a parete."

Foto del comando autonomo touch

Vista frontale

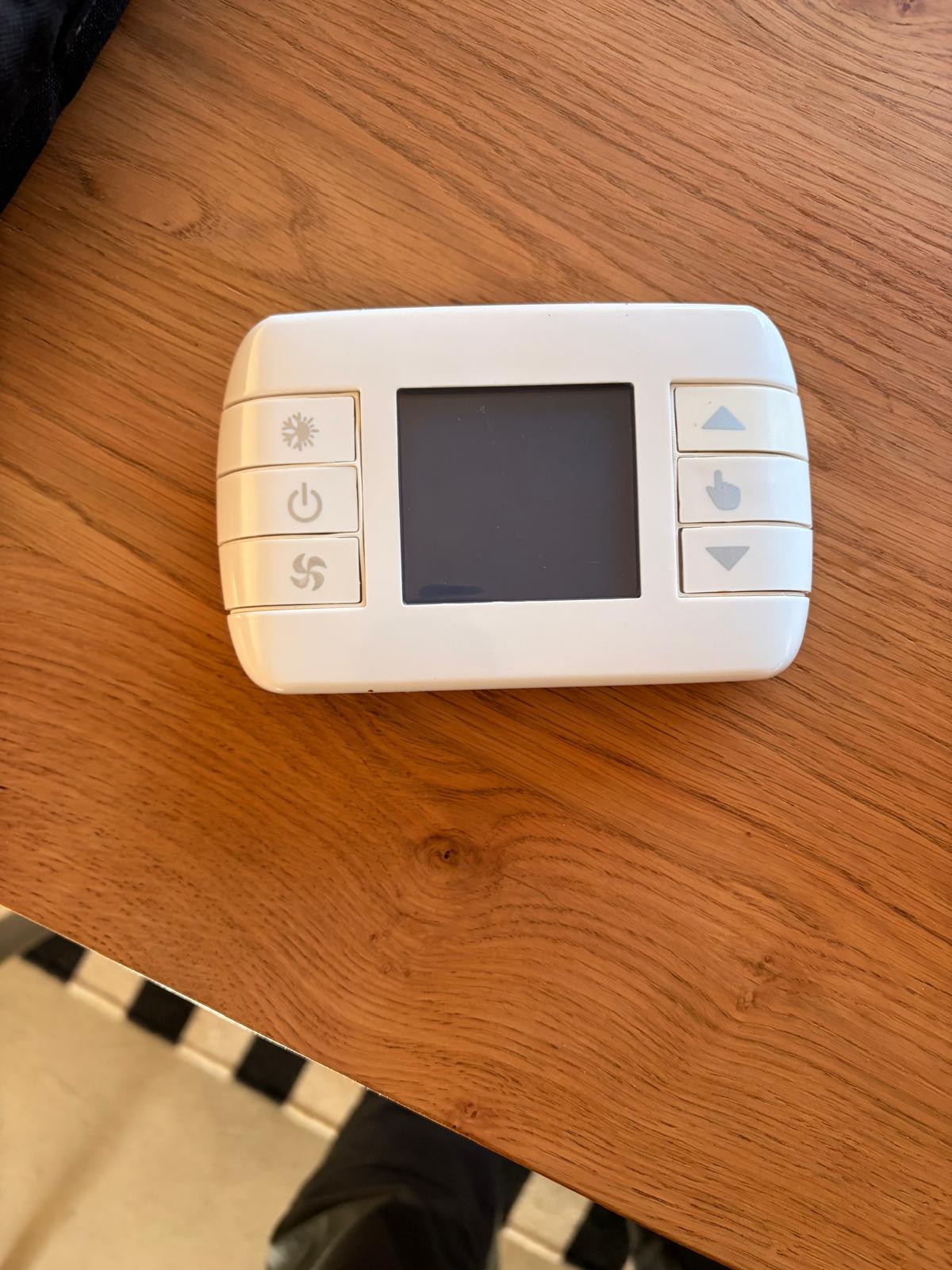

Comando autonomo touch — vista frontale

Tasti: fiocco neve (freddo/caldo), power, ventilatore, frecce su/giu, conferma. Display LCD al centro.

PCB interno

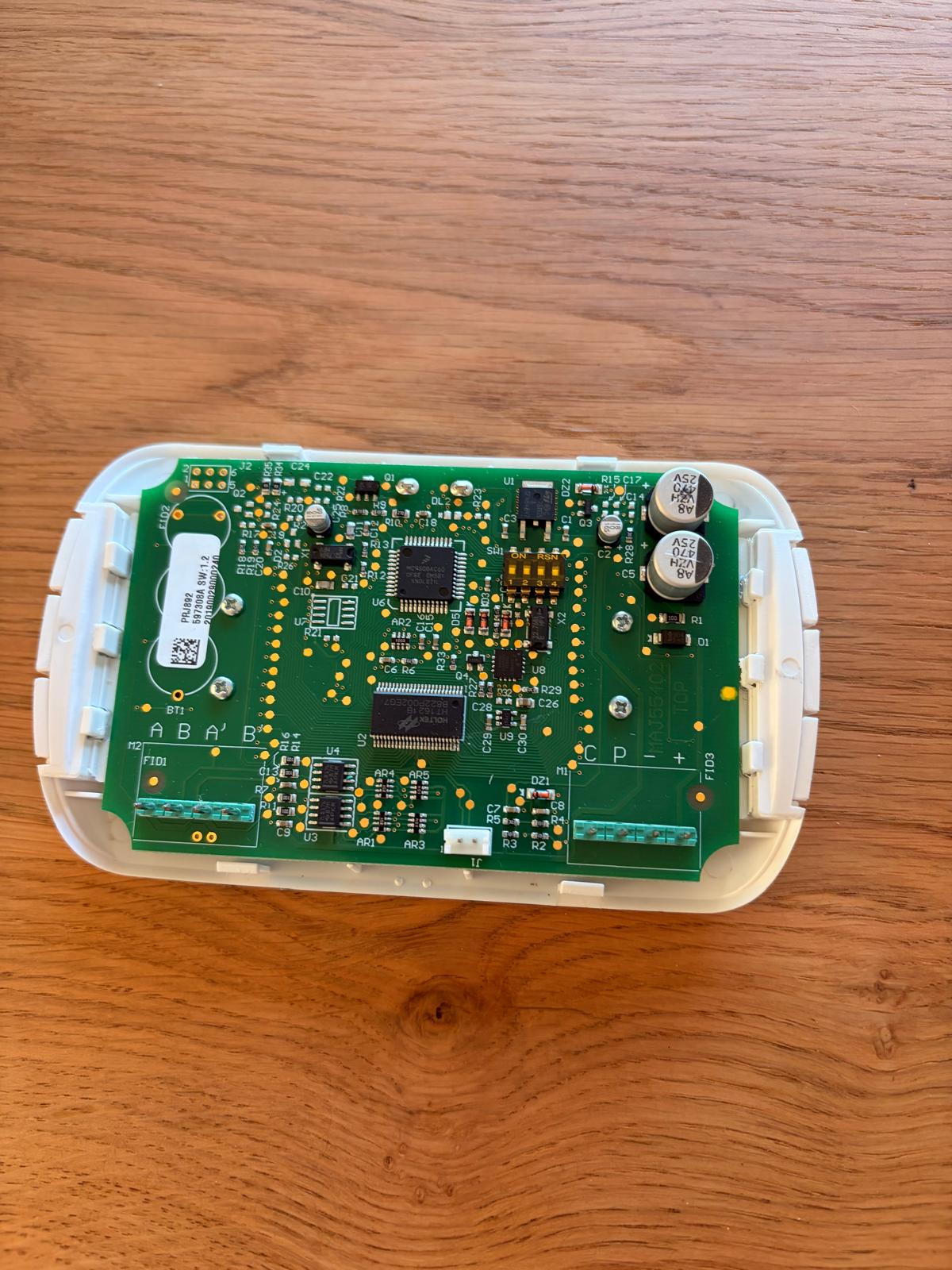

PCB del comando autonomo touch

Sulla sinistra della PCB si vedono i morsetti serigrafiati A B A' B' (Modbus RS485). Sulla destra i morsetti C P + (alimentazione).

Morsetti sul retro (montato a muro)

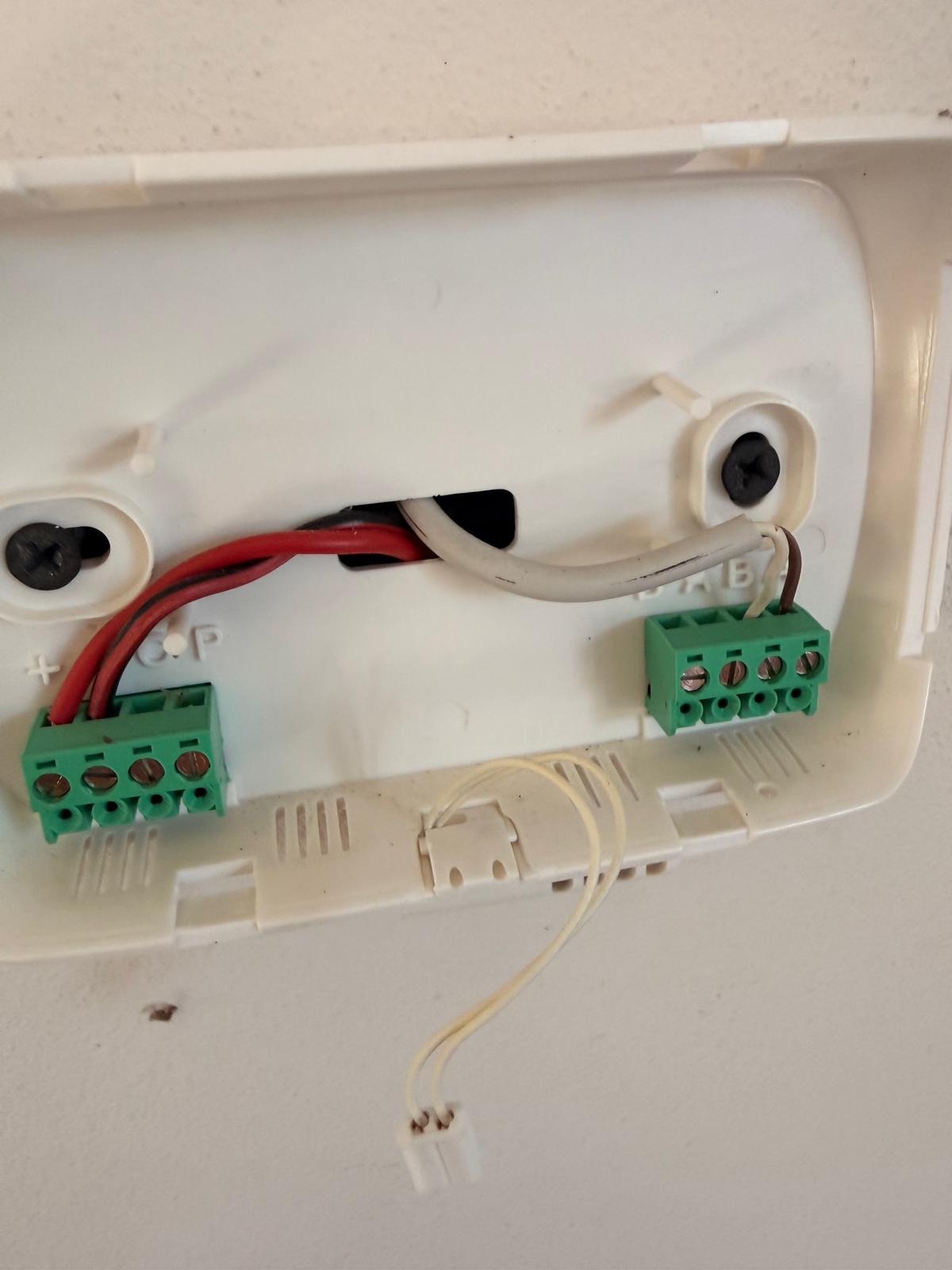

Morsetti sul retro del comando

6 fili totali:

Posizione	Morsetto	Fili	Funzione
Sinistra	+ C P	Rosso + nero	Alimentazione comando
Destra	A B	Bianco + marrone	Modbus RS485 (bus dati)
Centro	Connettore bianco	2 fili bianchi sottili	Sonda temperatura NTC ambiente

I fili bianco e marrone (A/B) vanno in daisy-chain da un ventilconvettore all'altro.

Specifiche tecniche

Protocollo

Parametro	Valore
Protocollo	Modbus RTU
Baud rate	9600
Data bits	8
Parity	None
Stop bits	1
Interfaccia fisica	RS485 (2 fili: A e B)

Registri Modbus noti

Trovati da documentazione e forum (da verificare con scan):

Registro	Descrizione	Accesso	Note
0	Temperatura ambiente (T1)	Lettura	Valore dal sensore NTC
201	Configurazione	Lettura/Scrittura	Bit-field (vedi sotto)
231	Setpoint temperatura	Lettura/Scrittura	Temperatura desiderata
233	Modo stagionale	Lettura/Scrittura	Caldo/freddo

Registro 201 — Bit di configurazione

Bit	Funzione	Valori
0-2	Velocita' ventilatore	0=AUTO, 1=MIN, 2=NIGHT, 3=MAX
4	Blocco tastiera	0=sbloccato, 1=bloccato
7	Standby/ON	0=standby, 1=acceso

caution

I registri sono stati ricavati da forum per ventilconvettori simili. Vanno confermati con uno scan sul proprio impianto prima di scrivere qualsiasi valore.

Architettura collegamento

      Controller RS485
      (T-CAN485 oppure Pico W + HAT)
        ┌──────────────────────────────┐
        │  RS485 TX/RX                 │
        │  WiFi per comunicazione      │
        └──────────────┬───────────────┘
                       │
                 Viessmann bus
                 (9600 baud)
                       │
      A ──┬──────┬──────┬──────┬──────┐
      B ──┬──────┬──────┬──────┬──────┐
         │      │      │      │      │
       Slim W  Slim W  Slim W  Slim W  Slim W
       addr 1  addr 2  addr 3  addr 4  addr 5
      (stanza1)(stanza2)(stanza3)(stanza4)(stanza5)

Il controller si collega ai morsetti A e B di un qualsiasi ventilconvettore (sono tutti in daisy-chain). Da li' comunica con tutti e 5 specificando l'indirizzo Modbus. Un singolo canale RS485 e' sufficiente: tutti i dispositivi condividono lo stesso bus con indirizzi diversi (1-247).

Indirizzo Modbus

Ogni ventilconvettore ha un indirizzo diverso (1-247), configurabile dal display del comando touch. Di default probabilmente sono tutti a indirizzo 1 — vanno configurati uno per uno (1, 2, 3, 4, 5).

Hardware controller — Due alternative

Opzione A: LilyGo T-CAN485 (scelta attuale)

Stato: Ordinato (ordine #F007RVXXJ, $11.86 + $8.50 spedizione)

Board all-in-one con ESP32 integrato. Non serve un microcontroller separato.

Parametro	Valore
MCU	ESP32 dual-core 240MHz, 4MB flash
WiFi	802.11 b/g/n
Bluetooth	BLE 4.2
RS485	1 canale, chip MAX13487EESA+ (auto-direction)
CAN bus	SN65HVD231 (disponibile per uso futuro)
SD card	Slot micro SD per log locale
USB-UART	CH9102F
Alimentazione	5-12V (DC jack o morsetti)
LED	WS2812 RGB su IO4
IDE	Arduino IDE / PlatformIO
Repo ufficiale	Xinyuan-LilyGO/T-CAN485

Costo totale: ~$20.36 (board + spedizione)

Pin mapping (da pin_config.h ufficiale)

RS485 (chip: MAX13487EESA+)

Define	Pin ESP32	Funzione
RS485_TX	IO22	TX dati verso bus
RS485_RX	IO21	RX dati dal bus
RS485_CALLBACK (RE)	IO17	Receiver Enable — disabilita echo (HIGH = no echo)
RS485_EN (SHUTDOWN)	IO19	Shutdown pin — abilita transceiver (HIGH = attivo)

Alimentazione (chip: ME2107A50M5G boost converter)

Define	Pin ESP32	Funzione
ME2107_EN	IO16	Enable boost 5V per RS485 + CAN (HIGH = attivo)

CAN bus (chip: SN65HVD231)

Define	Pin ESP32	Funzione
CAN_TX	IO27	TX
CAN_RX	IO26	RX
CAN_SPEED_MODE	IO23	Selezione velocita' (LOW = high speed)

SD card

Define	Pin ESP32
SD_MISO	IO2
SD_MOSI	IO15
SD_SCLK	IO14
SD_CS	IO13

LED RGB (WS2812B)

Define	Pin ESP32
WS2812B_DATA	IO4

Collegamento fisico T-CAN485

Collegare il filo A del terminale RS485 del T-CAN485 al morsetto A del ventilconvettore
Collegare il filo B del terminale RS485 del T-CAN485 al morsetto B del ventilconvettore
Alimentare il T-CAN485 via USB-C (5V) o DC jack (5-12V)

LilyGo T-CAN485
┌──────────────────────────────────┐
│  ESP32 + WiFi + BLE              │
│                                  │
│  ME2107_EN (IO16) → boost power  │
│  RS485_EN  (IO19) → transceiver  │
│  RS485_CB  (IO17) → no echo      │
│  RS485: TX=IO22, RX=IO21        │
│         [A] [B]                  │
│          │   │                   │
│  CAN:   [H] [L] (futuro)        │
│  SD:    slot micro SD            │
│  LED:   WS2812 su IO4           │
└──────────│───│───────────────────┘
           │   │
     Viessmann bus (daisy-chain 5x Slim W)

Esempi ufficiali dal repo GitHub

Il repo T-CAN485 include 7 esempi Arduino (richiede arduino_esp32_v3.0.1):

Esempio	Cosa fa	Utile per noi
RS485	Invia una richiesta Modbus RTU raw (`0x01 0x03 0x00 0x00 0x00 0x04`) e legge la risposta. Init completo di boost + transceiver.	SI — base per lo scanner
RS485_WS2812B	Invio/ricezione RS485 tra due board + LED RGB come indicatore stato (blu=invio, verde=ricezione)	Si — test RS485 con feedback visivo
CAN	Comunicazione CAN bus tra due board via TWAI driver ESP32 a 500kbit/s	No — non serve per Viessmann
SD	Rileva SD card, legge tipo (MMC/SDSC/SDHC) e dimensione	Si — per log locale
WIFI_HTTP_Download_File	Connessione WiFi + download file HTTP con misura velocita'	Si — test connettivita' WiFi
WS2812B_Blink	Lampeggio LED RGB (rosso→verde→blu→bianco→spento)	Si — test LED funzionante
Original_Test	Test di fabbrica completo: WiFi scan + HTTP download + SD card + RS485 loopback + CAN loopback + LED	Si — verifica che tutto funzioni

tip

L'esempio RS485 e' gia' un client Modbus RTU! Invia {0x01, 0x03, 0x00, 0x00, 0x00, 0x04, 0x44, 0x09} che e':

0x01 = indirizzo slave 1
0x03 = function code Read Holding Registers
0x00 0x00 = registro iniziale 0
0x00 0x04 = leggi 4 registri
0x44 0x09 = CRC16

Basta cambiare il baudrate a 9600 e scansionare gli indirizzi 1-247 per trovare i ventilconvettori.

Sequenza init RS485 (dal codice ufficiale)

// 1. Accendi boost power supply (alimenta RS485 e CAN)
pinMode(ME2107_EN, OUTPUT);       // IO16
digitalWrite(ME2107_EN, HIGH);

// 2. Abilita transceiver RS485 (MAX13487E shutdown pin)
pinMode(RS485_EN, OUTPUT);        // IO19
digitalWrite(RS485_EN, HIGH);

// 3. Disabilita echo (MAX13487E receiver enable)
pinMode(RS485_CALLBACK, OUTPUT);  // IO17
digitalWrite(RS485_CALLBACK, HIGH);

// 4. Inizializza UART su pin RS485
Serial1.begin(9600, SERIAL_8N1, RS485_RX, RS485_TX);  // IO21, IO22

Setting Arduino IDE per T-CAN485

Parametro	Valore
Board	ESP32 Dev Module
Upload Speed	921600
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO
Flash Size	4MB (32Mb)
Core Debug Level	None
PSRAM	Disable
Arduino Runs On	Core 1

note

Se il download fallisce, tenere premuto il tasto BOOT-0 sulla board e riprovare.

Opzione B: Pico W + Waveshare Pico-2CH-RS485 HAT (alternativa)

Richiede un Pico W separato come microcontroller. Ha 2 canali RS485 indipendenti.

Componente	Descrizione	Prezzo
Pico W	Microcontroller WiFi (RP2040)	gia' in possesso
Waveshare Pico-2CH-RS485	Adattatore RS485 2 canali HAT	~~$7 (~~€8)

Parametro	Valore
Transceiver	SP3485 (RS485)
Tensione operativa	3.3V
Baudrate supportato	300 ~ 500.000 bps
Canali RS485	2 (indipendenti)
Protezione	SMAJ12CA TVS (soppressore transienti)
Montaggio	Header femmina, si incastra direttamente sul Pico W

Pin mapping HAT RS485

Canale	Funzione	Pin Pico W	UART
CH0	TX	GP0	UART0 TX
CH0	RX	GP1	UART0 RX
CH1	TX	GP4	UART1 TX
CH1	RX	GP5	UART1 RX

Collegamento fisico Pico W + HAT

Montare il HAT RS485 sul Pico W (si incastra sui pin header)
Collegare il filo A del terminale CH0 del HAT al morsetto A del ventilconvettore
Collegare il filo B del terminale CH0 del HAT al morsetto B del ventilconvettore
Alimentare il Pico W via USB (5V)

Pico W + Pico-2CH-RS485 HAT
┌─────────────────────────────┐
│  CH0 (UART0)    CH1 (UART1) │
│  GP0=TX         GP4=TX      │
│  GP1=RX         GP5=RX      │
│  [A] [B]        [A] [B]     │
│   │   │          │   │      │
└───│───│──────────│───│──────┘
    │   │          │   │
    │   │       (libero per
    │   │        SDM120, XY-MD02...)
    │   │
  Viessmann bus (daisy-chain 5x Slim W)

Confronto opzioni

	T-CAN485	Pico W + HAT RS485
Prezzo totale	~$20	~$11 (Pico W gia' posseduto)
MCU integrato	Si (ESP32)	No (serve Pico W)
WiFi	Si	Si (Pico W)
Canali RS485	1	2
CAN bus	Si	No
SD card	Si	No
LED RGB	Si (WS2812)	No
IDE	Arduino/PlatformIO	MicroPython/C SDK
Esempi Modbus	Si (nel repo)	No

Piano di implementazione

Step 1 — Ricevere T-CAN485

LilyGo T-CAN485 CH9102F — ordinato ($11.86, ordine #F007RVXXJ). Spedizione YunTu Express.

Step 2 — Test hardware (Original_Test)

Flashare l'esempio Original_Test dal repo per verificare che WiFi, RS485, CAN, SD e LED funzionino tutti correttamente.

Step 3 — Firmware scanner indirizzi (Arduino IDE)

Partire dall'esempio RS485 del repo e adattarlo:

// T-CAN485 — Init sequenza (da esempio ufficiale LilyGo):
//   1. digitalWrite(ME2107_EN, HIGH);      // IO16 — accendi boost power
//   2. digitalWrite(RS485_EN, HIGH);       // IO19 — abilita transceiver
//   3. digitalWrite(RS485_CALLBACK, HIGH); // IO17 — disabilita echo
//   4. Serial1.begin(9600, SERIAL_8N1, RS485_RX, RS485_TX); // IO21, IO22
//
// Baudrate: 9600, 8N1 (come da specifica Viessmann)
// Libreria: ModbusMaster (Arduino) oppure raw come nell'esempio
//
// Per ogni indirizzo 1-247:
//   - Invia richiesta Modbus RTU: read holding register 0 (temperatura)
//   - Aspetta risposta (timeout 500ms come nell'esempio)
//   - Se risponde → ventilconvettore trovato
//   - Logga indirizzo + temperatura su Serial + SD card

Step 4 — Firmware scanner registri

Per ogni ventilconvettore trovato, scansionare i registri 0-300:

// Per ogni registro 0-300:
//   - Leggi holding register (function code 0x03)
//   - Leggi input register (function code 0x04)
//   - Se risponde → logga registro + valore su Serial + SD card

Questo conferma la mappa registri reale del nostro modello.

Step 5 — Firmware di controllo

Firmware Arduino/PlatformIO completo che:

Legge temperatura da tutti e 5 i ventilconvettori
Cambia setpoint via WiFi (API REST o MQTT)
Programma accensione/spegnimento
Invia dati al backend VISLA
Logga su SD card come backup

Step 6 — Integrazione display

Mostrare i dati di tutti e 5 i ventilconvettori sul display ESP32 (rotondo o rettangolare) dalla repo visla-display.

Funzionalita' finali

Leggere temperatura di ogni stanza in tempo reale
Cambiare setpoint individuale per stanza
Accendere/spegnere singolarmente
Programmare orari (mattina, sera, notte, weekend)
Geofencing GPS: accendi quando arrivi a casa (integrazione con tracker VISLA)
Dashboard cloud via backend VISLA
Notifiche se temperatura fuori range

Taglie disponibili Energycal Slim W

Dal datasheet ufficiale (04/2022):

Taglia	Potenza riscaldamento (50°C)	Potenza raffrescamento	Portata aria max	Peso
200	1,05 kW	0,82 kW	160 m³/h	11,5 kg
400	2,31 kW	1,74 kW	320 m³/h	13 kg
600	3,12 kW	2,54 kW	460 m³/h	15,5 kg
800	4,10 kW	3,29 kW	575 m³/h	18,5 kg
1000	4,67 kW	3,78 kW	650 m³/h	21,5 kg
1400	5,50 kW	4,45 kW	765 m³/h	22,5 kg
1600	5,90 kW	4,85 kW	820 m³/h	24 kg

Attacchi idraulici: 3/4" Eurocono per tutte le taglie. Pressione max: 10 bar.

Hardware installato​

Foto del comando autonomo touch​

Vista frontale​

PCB interno​

Morsetti sul retro (montato a muro)​

Specifiche tecniche​

Protocollo​

Registri Modbus noti​

Registro 201 — Bit di configurazione​

Architettura collegamento​

Indirizzo Modbus​

Hardware controller — Due alternative​

Opzione A: LilyGo T-CAN485 (scelta attuale)​

Pin mapping (da pin_config.h ufficiale)​

Collegamento fisico T-CAN485​

Esempi ufficiali dal repo GitHub​

Sequenza init RS485 (dal codice ufficiale)​

Setting Arduino IDE per T-CAN485​

Opzione B: Pico W + Waveshare Pico-2CH-RS485 HAT (alternativa)​

Pin mapping HAT RS485​

Collegamento fisico Pico W + HAT​

Confronto opzioni​

Piano di implementazione​

Step 1 — Ricevere T-CAN485​

Step 2 — Test hardware (Original_Test)​

Step 3 — Firmware scanner indirizzi (Arduino IDE)​

Step 4 — Firmware scanner registri​

Step 5 — Firmware di controllo​

Step 6 — Integrazione display​

Funzionalita' finali​

Taglie disponibili Energycal Slim W​
